某工廠在進行數字化改造時遇到一些困擾,要求將一些老舊設備通過改造的方式進行聯網,但很多接口都被占用掉;此外一些設備也出現IP沖突的問題,可以聯網卻不能通信,極大拖慢企業的數字化步伐。
因此,企業要求在不改動設備原有硬件結構、不影響生產、不增加設備的額外成本的前提下,通過新增對應PLC品牌的接口擴展模塊及數據采集設備,采集各設備的關鍵參數并實現聯網,從而實現遠程監控、故障告警、遠程控制、運維管理與數據分析等功能。
解決方案
自帶網口且未被占用PLC類設備

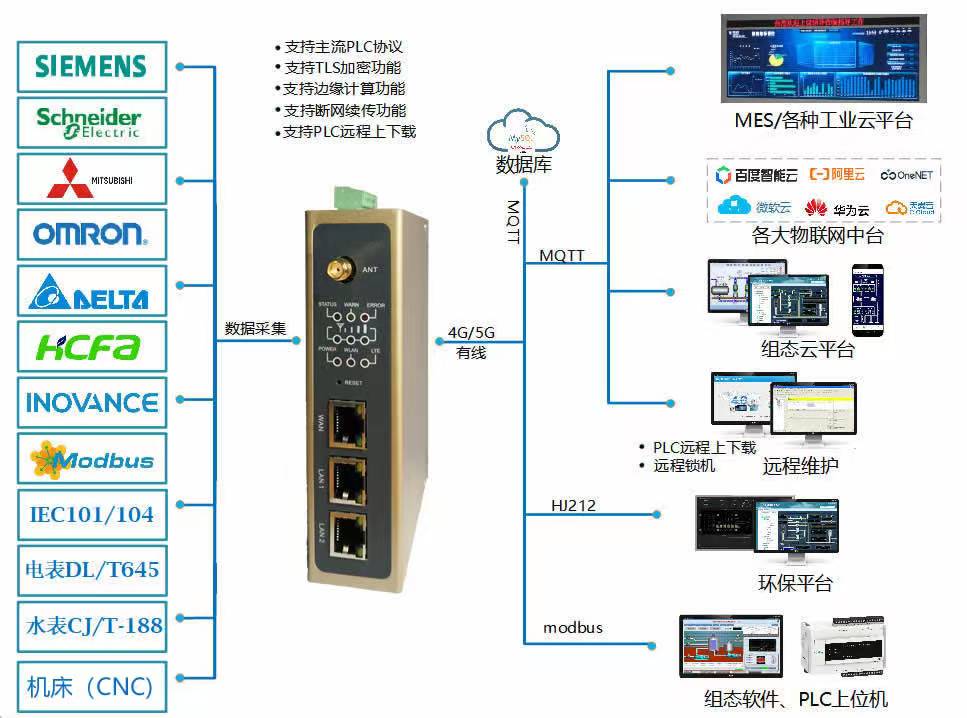

PLC有預留網口,利用工業數采網關接入PLC網口,通過配置對應的通信協議,能夠直接采集PLC數據,數據通過5G/4G/WIFI/以太網等方式上傳到本地服務器或云服務器中。
自帶網口且網口被占用PLC類設備
PLC網口被占用,需增加交換機,利用工業數采網關交換機網口訪問到對應網口下的PLC設備,能夠實時采集PLC數據,數據通過5G/4G/WIFI/以太網等方式上傳到本地服務器或云服務器中。
只有串口且串口未被占用PLC類設備
PLC只有串口且未被占用,利用工業數采網關通過接入串口轉網口的擴展模塊,可以直接采集PLC數據,數據通過5G/4G/WIFI/以太網等方式上傳到本地服務器或云服務器中。
只有串口且串口被占用PLC類設備
PLC只有串口且被占用,需增加擴展模塊擴展網口,不影響現有觸摸屏通訊,利用工業數采網關通過擴展網口直接采集PLC數據,數據通過5G專網方式上傳服務器。也能通過串口轉發功能進行數據通信。
接口未被占用但IP相同類設備
PLC通信接口正常使用,需增加
網段隔離器,不更改現有設備程序,利用NAT轉換和網段隔離技術,將相同IP轉換為不同IP,或者將不同網段轉換為同一網段,從而對接到上位機或交換機中,解決北向傳輸的通信問題。
