通過物通博聯工業智能網關實現凱恩第CNC機床數采

時間：2025-07-04 14:40:46

物通博聯機床采集網關支持采集市面上大部分的機床設備（西門子、馬扎克、三菱、發那科、海德漢、兄弟、哈斯、凱恩帝、臺灣寶元、廣州數控……等等）的數據，通過MQTT物聯網協議接入工廠的MES系統、工廠的加工系統及物聯網系統物通博聯云平臺等，有助于提高生產效率、降低成本、保障生產安全，實現智能化決策，為工廠的可持續發展提供有力支持。

今天我們來介紹一下如何通過通過物通博聯工業智能網關采集凱恩第CNC機床數據。

操作步驟

網關配置上網方式

網關作為一個遠程云網關設備，網絡功能是其最基礎也是最重要的功能之一。物通博聯網關支持所有的廣域網上網方式，用戶可以選擇其中一種進行聯網并且有且只能開啟一種上網方式。

*具體配置過程可以查看網關使用手冊

CNC配置

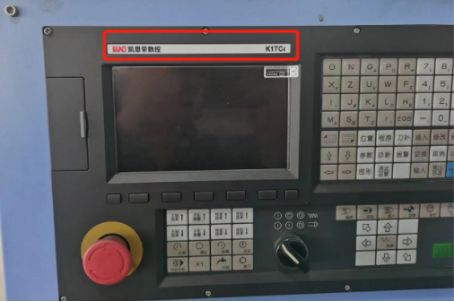

此系統為：K1TCi 注：凡是系統中帶i的，基本上都含網口。

1.確認通訊接口

網口常見位置，XS92（絲印標號），可通過這個確認：

1.1數控面板的后面

1.2其他位置

其他位置一般是前面兩個位置用網線引出來后做的網口母頭，常見在機床數控面板側面，機床電器柜后面等等。

2.確認數控系統軟件版本

軟件版本要求：

v4.3b標準軟件、v5.0c及以上標準軟件、K1000TTCi2017年以后的標準軟件、部分專機軟件

確認版本實例操作：

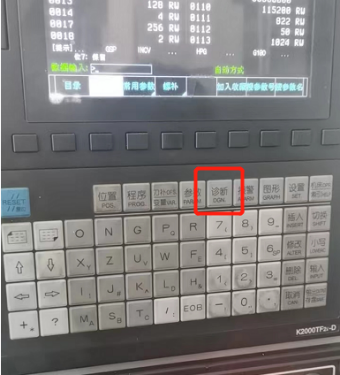

2.1、點擊面板的診斷按鈕：

2.2、點擊系統維護按鈕：

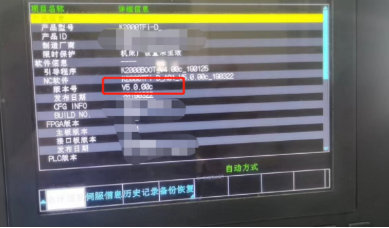

2.3、即可看到系統版本信息：

圖中的NC版本為：5.0c，是可以進行數據采集的。

3.設置系統參數

3.1.進入“設置”頁面，按下【參開關】，再按下【→】，從而打開系統參數的參數開關；可忽略出現的報警信息。

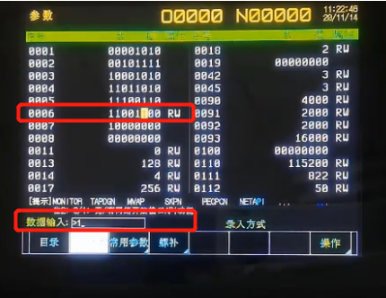

3.2.進入“參數”頁面，并切換到“錄入”方式。

3.3.連續輸入“P6.2”，再按下【輸入】鍵，確認已定位到“NETAPI”參數位置。

3.4.按下“1”及【輸入】，確認該參數已被設置為1。

3.5.返回“設置”頁面，關閉參數開關。

4.設置網絡ip

4.1.連續按2次【程序】按鍵，進入“文件管理”頁面

4.2.連續按2次【→】按鍵（或按2次“切換設備”軟按鍵），進入“網絡”。

4.3.找到“參數”軟按鍵（注：部分系統需要按多次最右邊的軟按鍵，以翻到下一頁）。

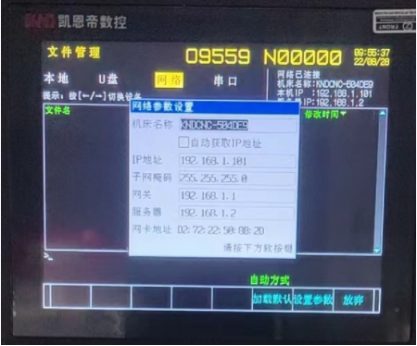

4.4.設置相應的網絡參數：IP地址、子網掩碼、網關。注：“服務器”與KAPI無關，請忽略。

注：部分系統的網絡參數，在“參數”頁面，從第8100參數開始。

5.網絡測試

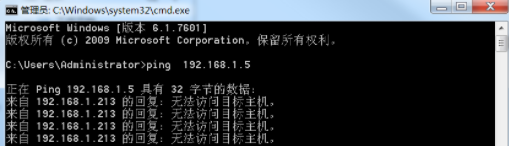

5.1ping指令

5.2.telnet指令

telnetip 端口，此圖為端口不通的示例，如果端口通后會進入一個黑色框中。

網關數采配置

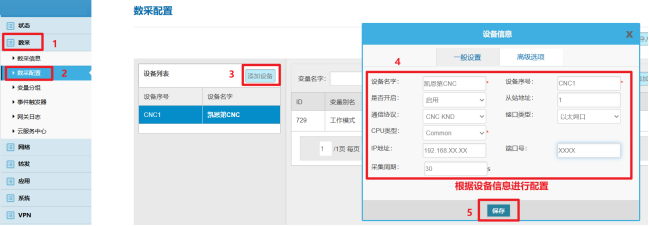

1.設備配置

根據CNC設備情況及信息配置后保存。

以太網通信主要參數

通信協議	接口類型	IP地址	端口號
CNC KND	網口	CNC IP地址	8193(以實際端口號為主）
擴展字段	0 （默認）

注意：數采網關LAN口地址必須與CNC IP處于同一網段且不沖突，保證網關可以Telent通CNC (IP與端口）。如果Telent不通，可查看本手冊第28頁“3.網關與CNC同網段配置”。

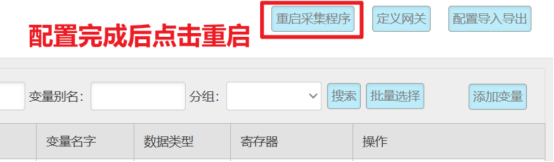

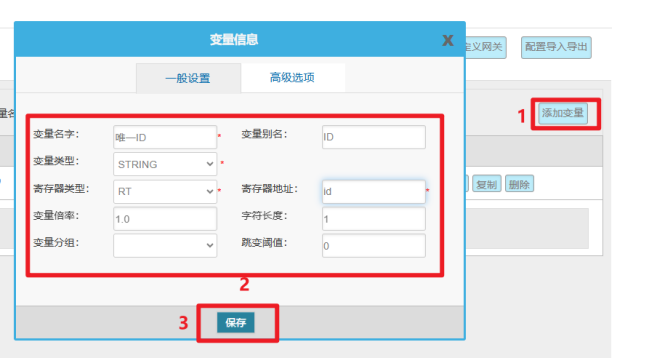

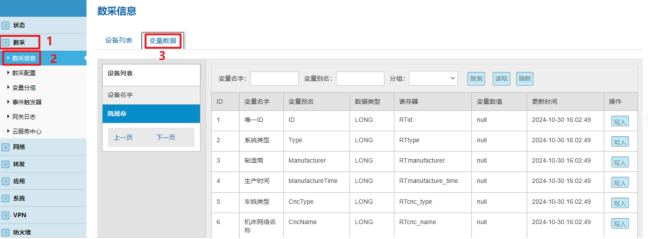

2.變量配置

變量配置主要是定義變量名（自定義內容，不可使用中文命名）、變量別名（自定義，可使用中文名字）、寄存器類型和寄存器偏移地址，并定義一些數據規則（如：倍率、小數點、單位、告警）。
