物通博聯工業智能網關通過以太網網口快速實現AB羅克韋爾PLC數據采集

時間：2024-03-08 11:19:49

羅克韋爾PLC是工業自動化系統中常見的PLC設備，可以實現底端設備的自動化控制和高效率生產，通過對其進行數據采集并實現遠程監控，可以幫助管理員對生產過程進行精準管理和控制，維護安全穩定的生產秩序，有助于提高生產效率、降低運維成本。

實現功能：由物通博聯工業智能網關將設備數據對接云平臺，實現協議解析、數據采集、邊緣計算、遠程監控、遠程組態應用以及數據分析等。手機端和電腦端可以隨時隨地查看組態圖，有異常馬上推送報警信息并生成運維工單，實現工業設備的智能管理。

工作原理：物通博聯工業智能網關通過網口采集羅克韋爾PLC設備數據并提供到上位機或云平臺。

工具/材料：

1、筆記本電腦（或帶雙網卡的臺式電腦）、線材（網線）

2、物通博聯·工業智能網關

3、Connected Components Workbench編程軟件

操作步驟

以太網通訊設置

PLC采用網口通信，請確保PLC的地址和網關LAN口地址在同一個網段。網關LAN口地址（默認：192.168.2.1）可登陸網關WEB管理界面：網絡-LAN內網地址中修改。

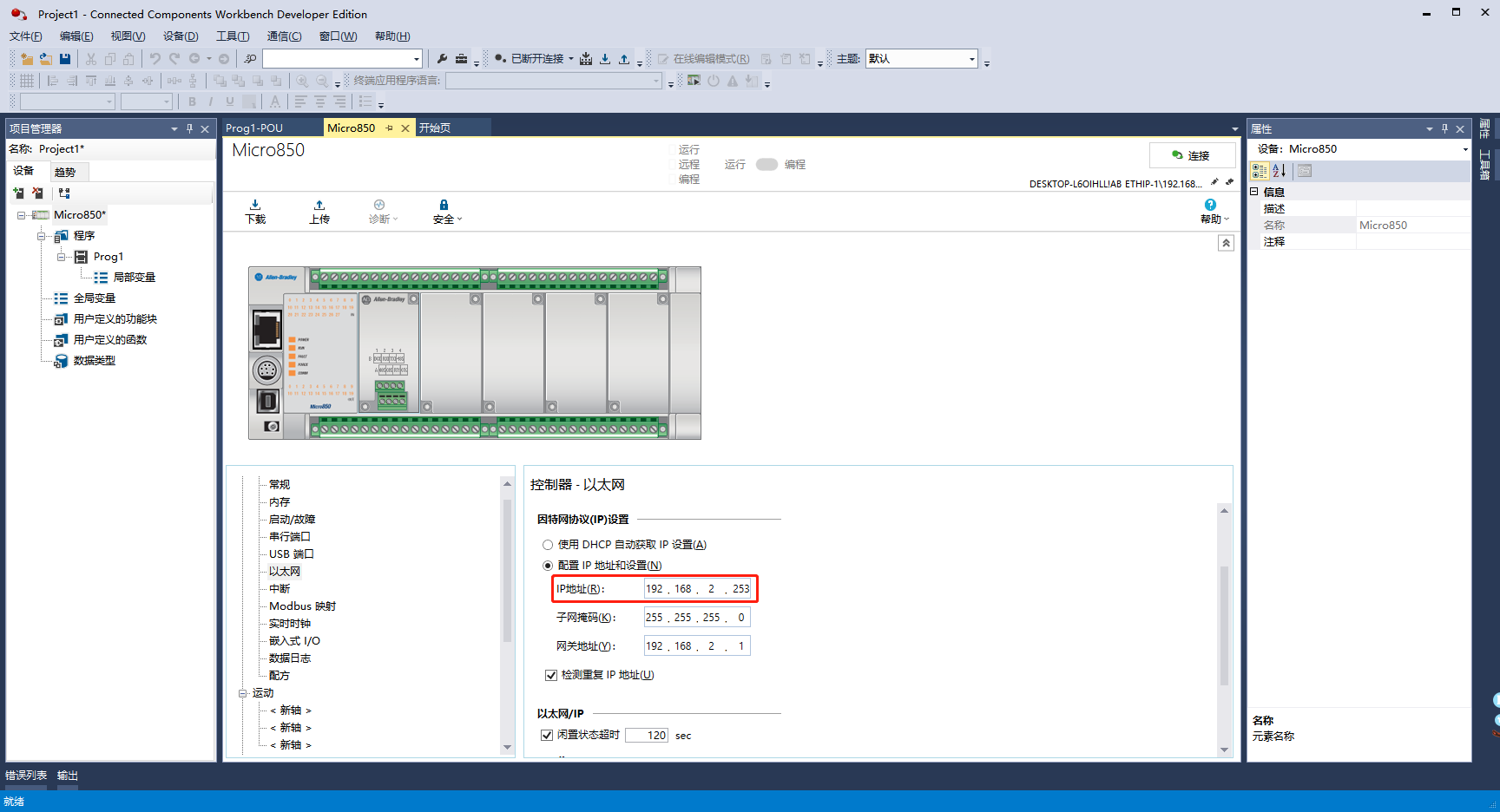

1、Allen-Bradley Micro850與電腦通過網絡連接，利用Connected Components Workbench獲取與設置IP地址、子網掩碼與默認網關。

2、Allen-Bradley Micro850網口通過網線連接網關LAN口（200系列網關連接FE1）。

網關配置

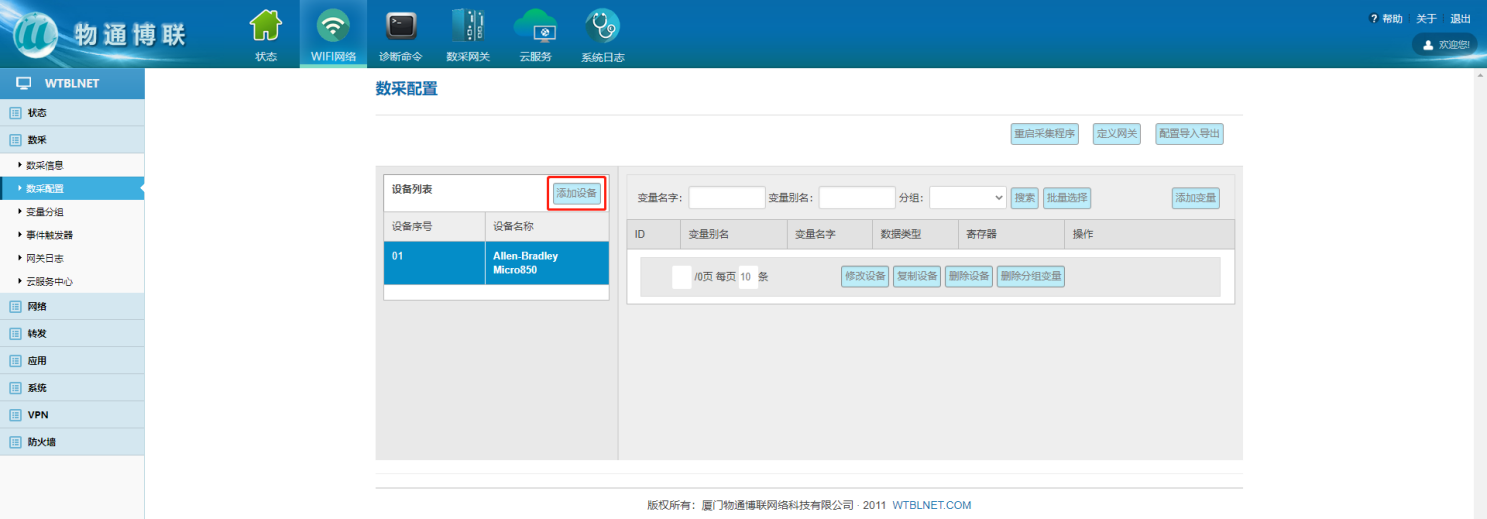

（1）設備配置：

配置協議、通信參數和采集周期

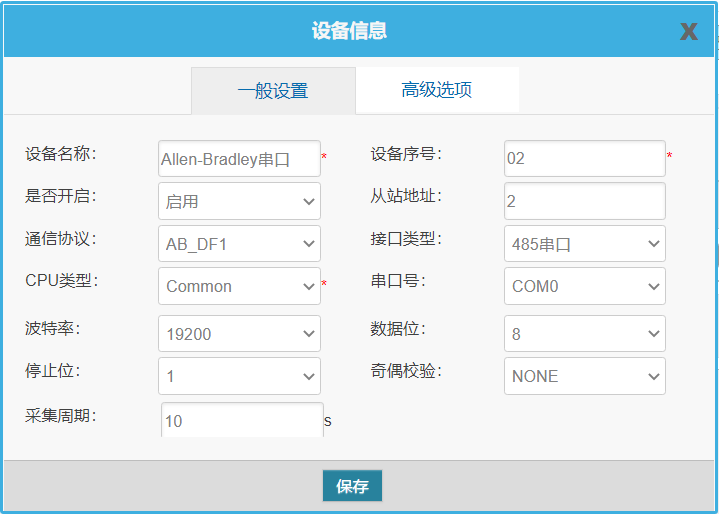

AB_DF1設備配置示例

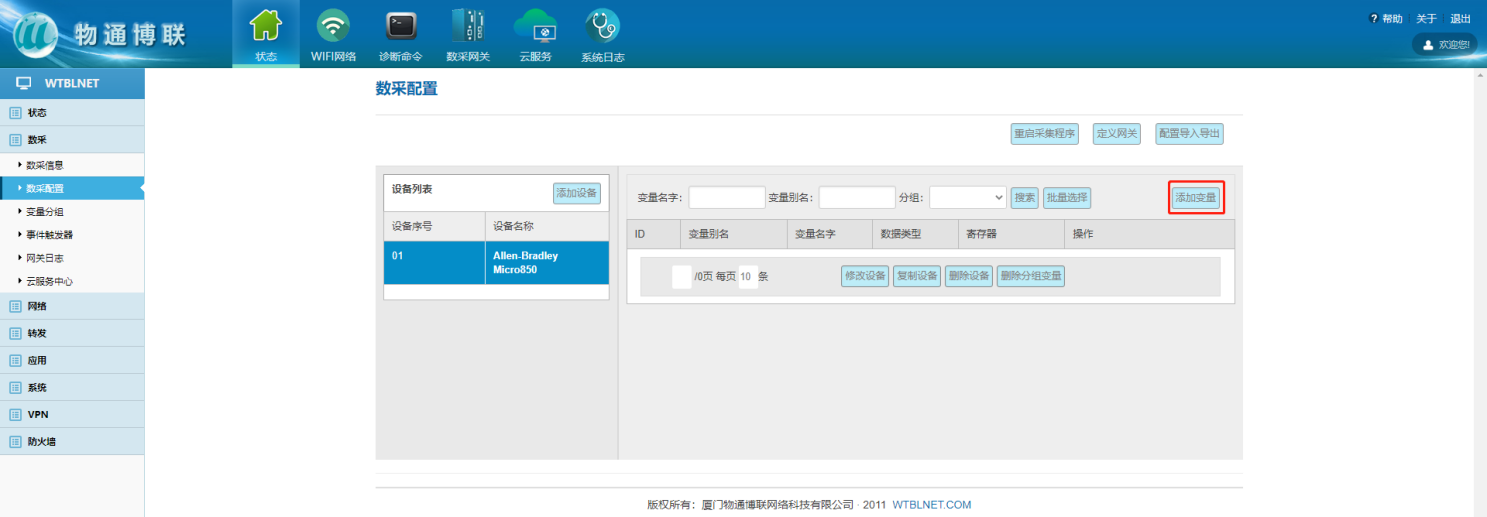

（2）變量配置

PLC采用網口通信時，變量配置主要填寫變量名（網口協議較為特殊，需配置成與PLC內的變量名一致）、變量別名（自定義，建議使用中文），寄存器類型和寄存器地址無需配置（默認即可），可定義一些數據規則（如：倍率、小數點、單位、報警規則等）。

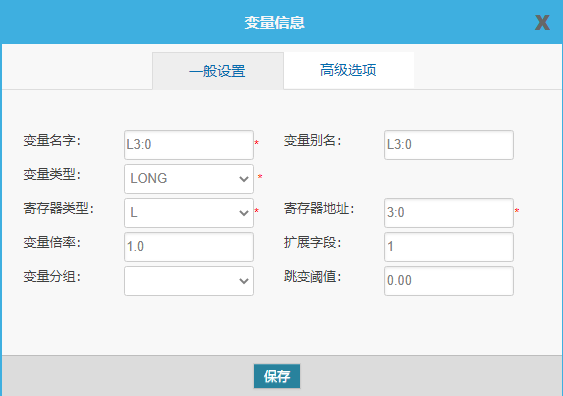

AB_DF1變量配置示例

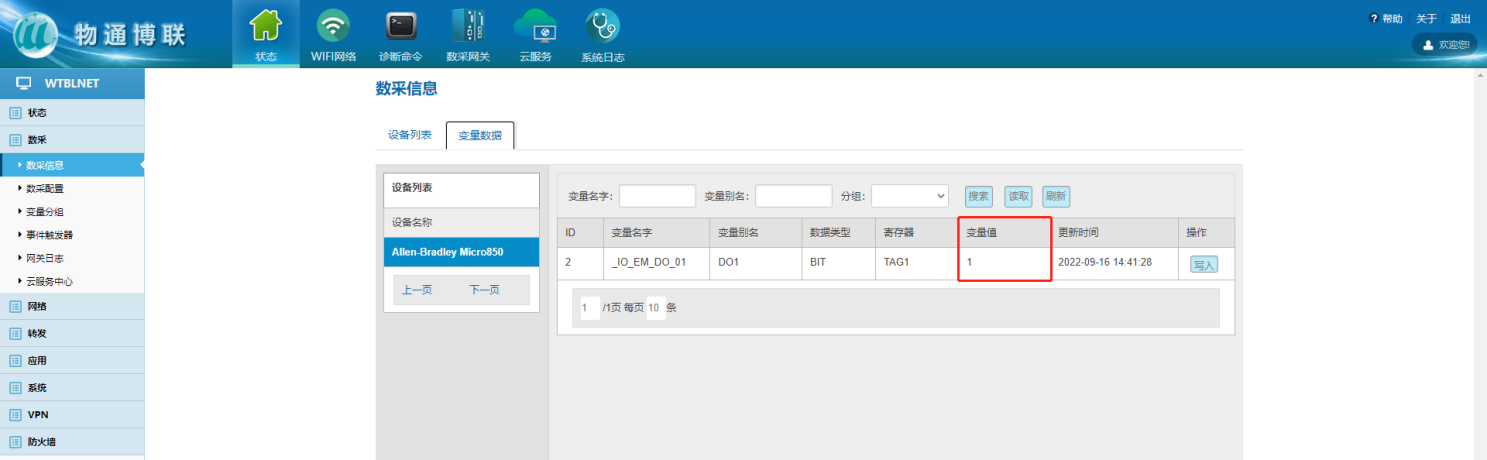

（3）數據看板

數采配置（設備信息+變量參數）完成后，重啟采集程序并生效配置，即可在：數采信息—變量數據—設備名稱中看到采集上來的數據。

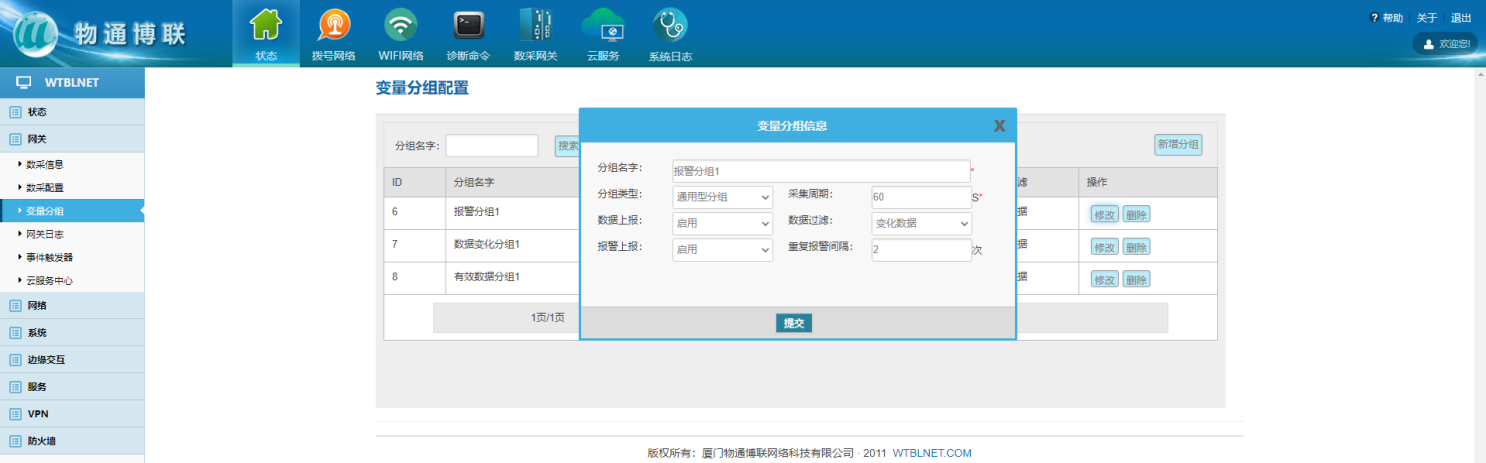

（4）變量分組

數據采集涉及多個采集時間、數據過濾、報警時，可通過變量分組控制,變量需要選擇到設定好的變量分組中。

*更詳細步驟說明，可查看物通博聯操作手冊文檔或咨詢物通博聯工程師
