自來水廠高錳酸鹽投加設備物聯網解決方案

時間：2024-10-11 16:30:12

項目背景

在自來水廠生產工藝中，高錳酸鹽能夠強化混凝除濁、控制消毒副產物，也能去除色度異味、微量有毒重金屬、有機物、無機物以及藻類等，具有諸多優良特性，有助于加強飲用水安全。隨著自動化技術逐步應用于高錳酸鹽自動投加系統，監控管理制度也應與時俱進。對此，物通博聯提供高效可靠的物聯網解決方案。

該自來水公司是一家致力于“供排水一體化、城鄉水務一體化、投資建設運營一體化”的水務一體化運營企業。本次項目使用物通博聯工業智能網關+IOT云平臺搭建高錳酸鹽投加設備物聯網系統，旨在實現對自來水廠水務進行智慧管理，確保穩定高效運行。

需求分析

人工操作效率低

現場各加藥室較分散，依賴人工操作不僅勞動強度大，而且容易出現人為錯誤，如藥劑投加過量或不足，影響處理效果。

故障響應能力差

由于缺乏有效的故障預警機制，導致故障發現滯后，面對突發故障的響應能力較差，難以形成高效可靠的運維機制。

數據分析應用少

環藥劑的投加量需根據水質實時監測數據進行精確調整，但由于缺乏實時、可靠的數據支持，設備運行策略和處理效率遲遲得不到優化。

解決方案

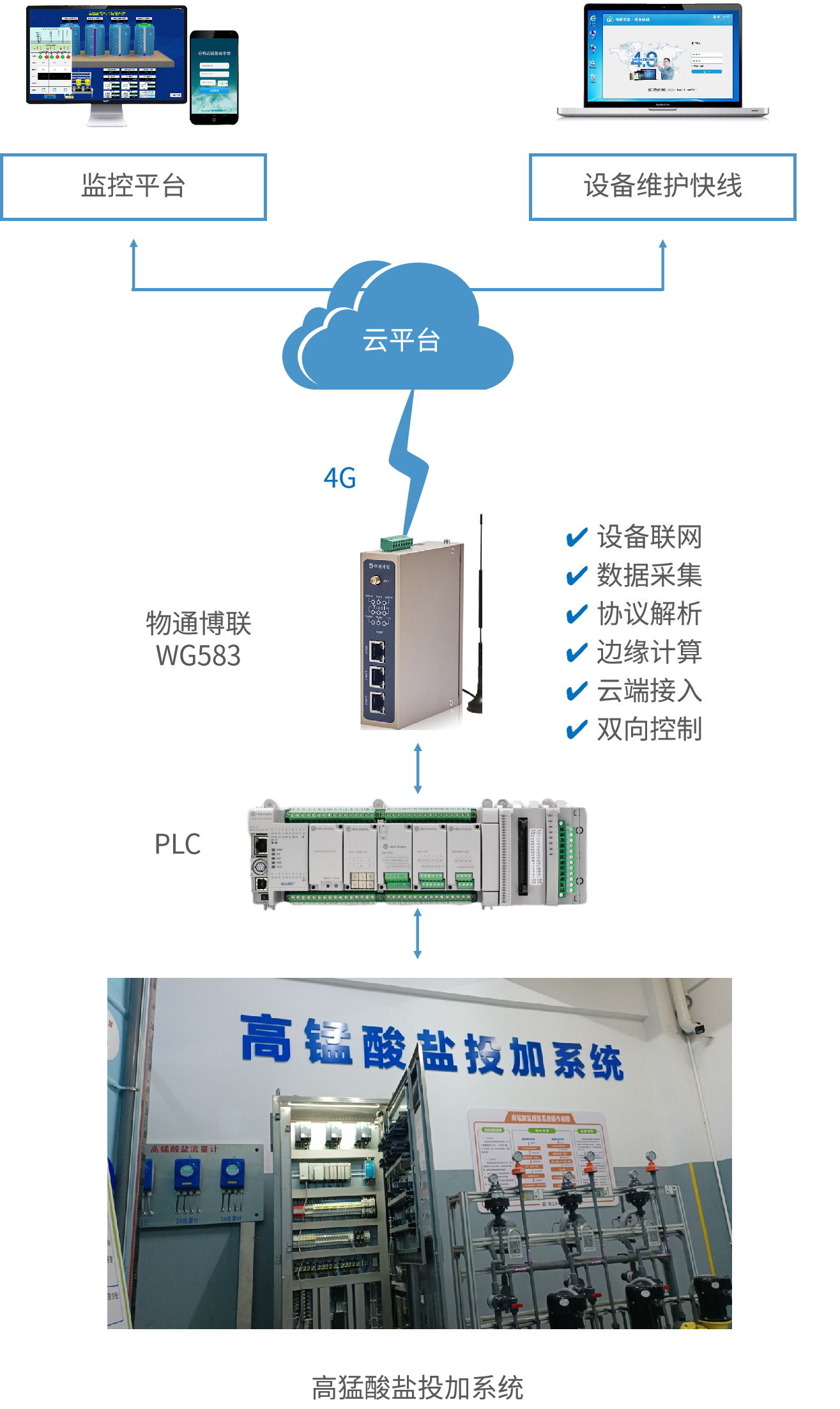

物通博聯根據客戶需求，為客戶搭建了一套具備自動化、智能化和高效化的高錳酸鹽投加系統，該系統是通過物通博聯·工業智能網關WG583采集控制器終端AB PLC，并通過4G網絡將數據對接到物通博聯·IOT云平臺中，進行組態繪制呈現組態大屏，可以實現24小時不間斷檢測泵站運行的實時數據，動態顯示高錳酸鹽儲液罐液位以及各個水池流量，并在出現異常時自動告警，同時也能靈活設置投加溶度以及投加值，實現料水智能自動配比、物料自動化料、流體自動投加、流量精準調控、運行安全預警、故障智能報警、故障自動停機切換以及實現數據分析和預測性維護等功能。

方案實施

現場使用物通博聯·工業智能網關WG583與水泵控制柜里的PLC通過網線連接，網關采用4G物聯網卡上網方式，采集PLC數據后通過4G網絡上報到物通博聯·IOT平臺，從而云平臺可以24小時實時監控PLC數據并且可以對PLC進行遠程寫入的目的。

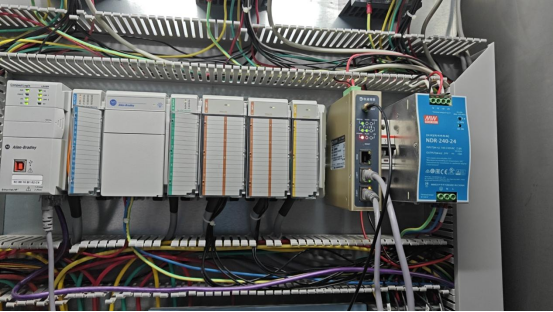

現場物通博聯網關與PLC連接

在物通博聯·IOT平臺中，用戶繪制高猛酸鹽投加設備的組態界面，通過配置圖形、報表、開關等控制并綁定變量數據，并實現手機端電腦端的遠程監控和遠程控制等操作。

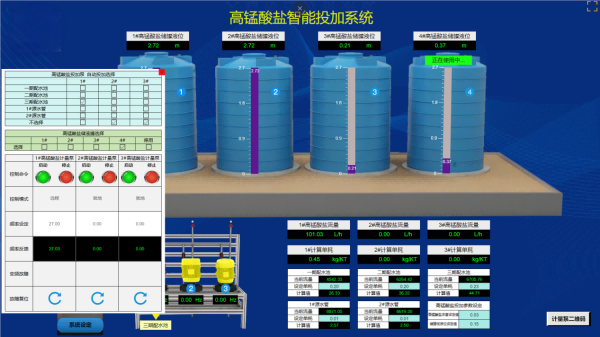

組態監控

系統功能

遠程監控

通過采集AB PLC并將數據發送至云平臺，可以實現對高錳酸鹽投加系統的遠程監控，管理人員可以通過手機或電腦遠程訪問整個系統。

組態展示

基于云組態功能還原加藥工藝流程，快速查詢高錳酸鉀儲液罐、計量泵、配水池等設備狀態與工藝參數，一目了然。

自動告警

在發生異常或故障時及時向操作人員發送報警信號，支持微信、短信、郵件等通知方式，以便快速采取適當措施處理問題。

遠程控制

可以根據實時的流量需求和運行狀態，智能地調整泵的運行參數以及設置投加溶度以及投加值，確保加藥工作安全有序進行。

能耗管理

通過合理調整泵的開關、配水池流量、儲罐液位等狀態，能夠確保水的穩定供給，實現生產范圍內的能耗成本控制與節能管理。

數據分析

基于多維度數據信息，能夠?yàn)閮?yōu)化加藥裝置運行性能、減少能耗成本等提供可靠數據支持，制定科學合理決策。

方案價值

通過實時監控、控制溫室大棚的環境變化，能夠確保農作物在安全穩定的環境下健康通過高錳酸鹽投加設備物聯網系統，自來水廠可以實現對高錳酸鹽投加工藝全流程的監控、管理和控制，運用數字化、信息化的管理手段確保水質安全和穩定，能夠有效提升管理水平與響應能力，助力打造智慧自來水廠。
