某鐵路轉運站為確保生活和生產的正常用水，需要將山腳下水池中的水提升輸送到半山水塔上，再由水塔向轉運站供水。其中山下泵站由西門子S7 - 200 SMART PLC接入一臺變頻器控制三臺水泵的輪換運行。由于山下泵站和半山水塔距離較遠，人員值守和維護十分不便，因此要求實現物聯網改造，實現泵站及水塔的遠程監控與控制管理。

解決方案

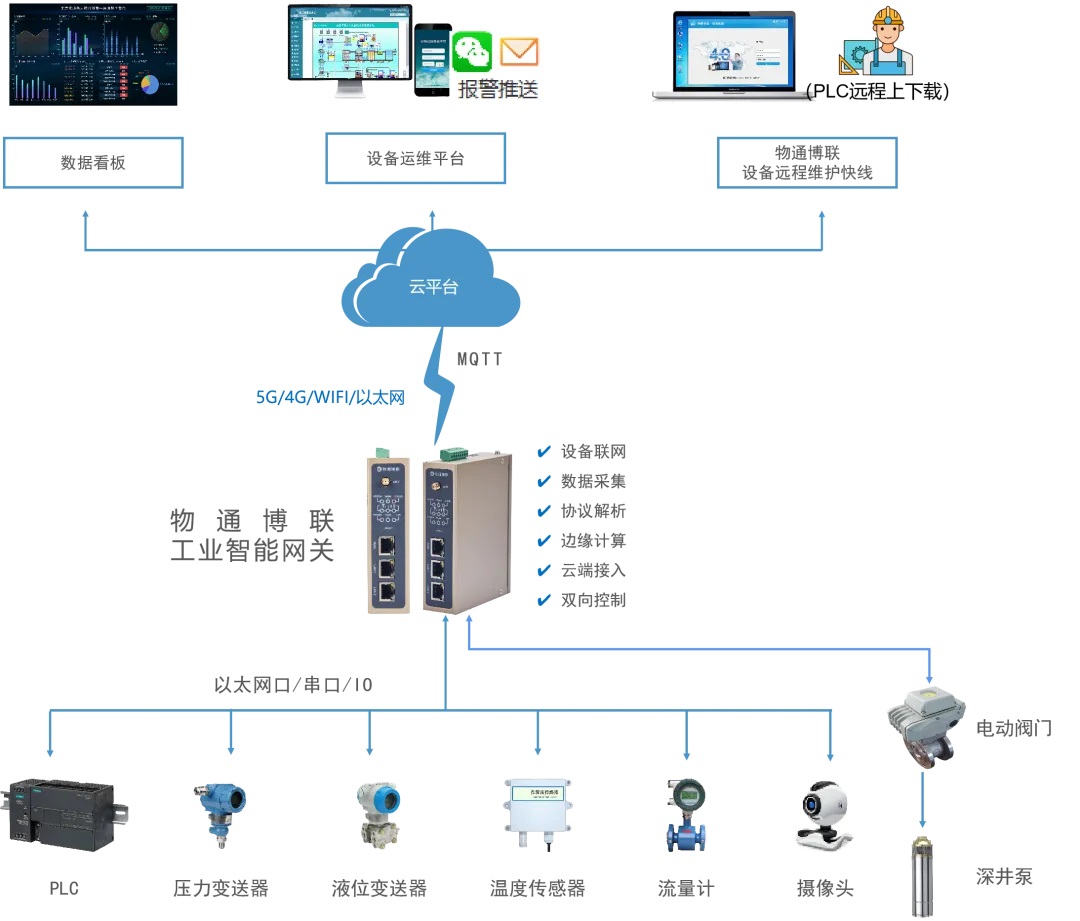

由于該地區地處偏遠且環境復雜，山下泵站和半山水塔距離較遠等現狀，物通博聯工業智能網關WG581（單網口單串口）選用4G傳輸模式。將兩臺網關分別部署接入泵站PLC以及水塔PLC，從而實時采集水池水位、水塔水位、電機溫度、水管壓力和出水流量等數據并對接到轉運站管理平臺中，提供遠程監控、組態管理、遠程控制、故障告警等功能，從而有效減少人力成本與工作量，提高工作效率與管理水平。 實現功能

1、實時采集水池水位、電機溫度、水管壓力、出水流量、水泵狀態、電機頻率等數據，通過4G網絡傳輸?shù)睫D(zhuǎn)運站管理平臺中，并在監測到異常數據時自動告警。

2、實時采集水塔水位、電機溫度、水管壓力、出水流量、閥門開關、電機頻率等數據，通過4G網絡傳輸?shù)睫D(zhuǎn)運站管理平臺中，并在監測到異常數據時自動告警。

3、管理平臺接收數據并形成可視化組態，能夠了解設備運行狀態、工藝參數、告警告警、運維工單等信息，從而及時調度人員物力，確保設備穩定與用水安全。

4、拓展接入攝像頭實現對多個遠端站點的實時監控，能夠查看實時視頻、歷史視頻并控制攝像頭轉向，從而避免意外事故的發生。

5、網關能夠提供PLC遠程維護的網絡通道，工程師能夠?qū)崿F(xiàn)對異地PLC的遠程編程調試和遠程上下載程序等操作，提高運維效率，減少前往現場的次數。
