不同網段的PLC如何實現與MES系統相互訪問

時間：2025-06-16 15:54:04

隨著工業網絡的發展和工業4.0概念的推廣，工廠內部通常會構建多層次的網絡架構，包括設備層、控制層和管理層等多個層級。為了確保整個系統的高效運行，不同層級之間需要進行信息交換，比如MES系統就是一種作為人機交互的關鍵層級。

PLC通常通過以太網或其他工業網絡協議（如PROFINET、Modbus TCP等）進行通信。當PLC位于不同的網段時，它們不能直接通信，需要特殊的配置或設備來實現通信，否則就需要修改PLC自身的程序。但這樣做往往有一定風險，同時付出的成本也會較高。對此，物通博聯提供高效可靠的NAT物聯網解決方案，實現不同網段PLC與MES系統的相互訪問。

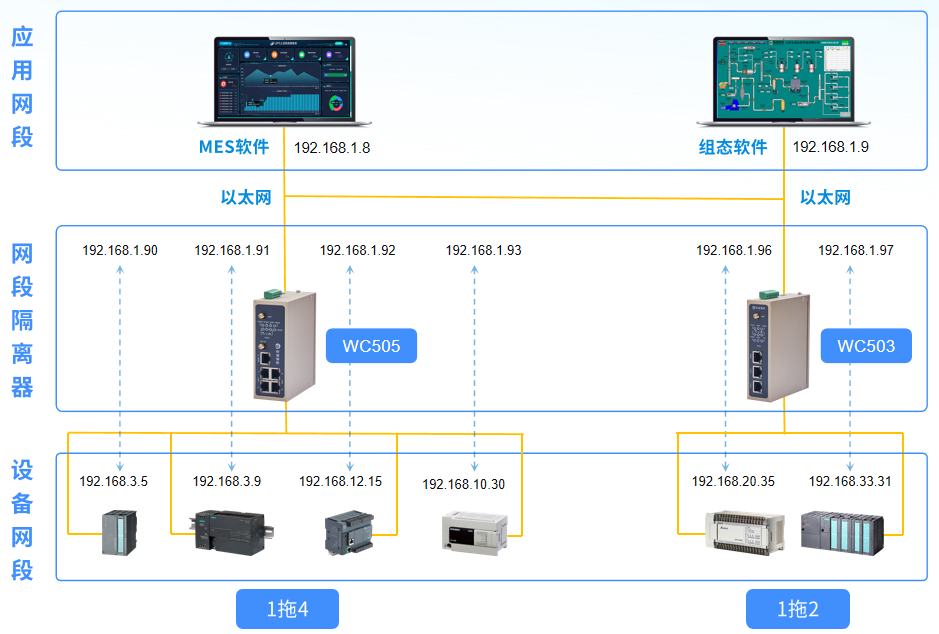

比如，車間內有多臺PLC設備，其IP地址相同，出現沖突導致無法直接接入局域網。通過部署物通博聯NAT網關，將這些PLC設備連接到網關的LAN口。網關支持將LAN口任意IP映射至WAN口任意IP，例如將某臺IP為192.168.1.10的PLC設備，通過網關映射至WAN口的192.168.2.10這個IP地址。這樣一來，當上層MES系統訪問網關WAN口的192.168.2.10 IP時，就相當于直接訪問位于LAN口中IP為192.168.1.10的PLC設備。

如此，便實現了相同IP的PLC設備的NAT轉換需求，在不改變?cè)芯W(wǎng)絡架構與設備程序的前提下，實現設備的跨網段通信與IP轉換。重要的是網關即插即用、易于配置，后續新增設備出現相同問題可以快速應用，無需向廠家多次申請服務，成本效率有較大優化。

功能特點

1、能夠?qū)⒉煌W(wǎng)段的設備通過NAT轉換技術統一到同一網段，實現設備間的無縫通信。

2、通過隱藏內部網絡的真實IP地址，減少網絡攻擊的風險，提供額外的網絡安全保護。

3、允許將多個內外設備相互通信，實現網絡的擴展和互連，增強網絡靈活性。
