通過PLC智能網關實現西門子S7-200 smart遠程維護上下載程序

時間：2023-11-10 11:26:02

隨著工業通信技術的日益成熟與發展，對機械設備的自動化和智能化要求越來越高，PLC遠程維護已經成為工業制造系統的重要組成部分。如何全面提高對PLC設備的綜合管理能力，實現各區域PLC遠程維護上下載，有效提高設備后端服務水平，是很多中小企業共同關心的問題。

每年因為設備安全調試和故障售后服務問題，設備制造商都需要派工程師出差前往現場進行工作，占據企業運營成本很大一部分，同時耗時費力，對于資源調度也造成困擾，這些都是企業關注的焦點，通過物通博聯PLC智能網關實現PLC遠程維護的方式可以有效解決以上問題。

通過PLC智能網關實現西門子S7-200 smart遠程維護上下載程序

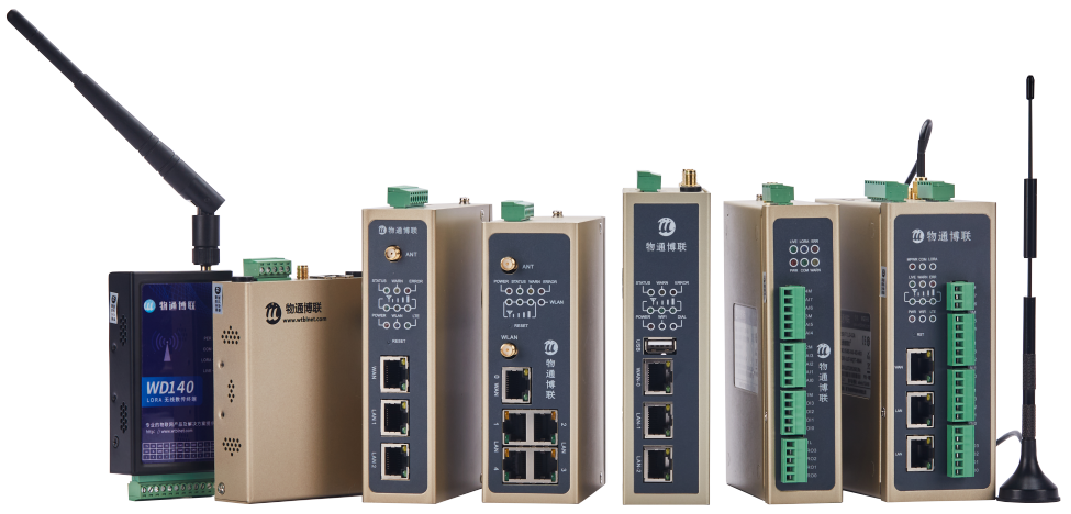

物通博聯·PLC智能網關具備多個串口網口，可實現對PLC設備的數據采集、遠程監控、遠程控制、遠程維護（遠程診斷、遠程調試、遠程上下載）。

工具/原料：

1、筆記本電腦（或帶雙網卡的臺式電腦）、線材（網線、串口線）

2、物通博聯·PLC智能網關

3、物通博聯設備維護快線

操作步驟

網關聯網配置

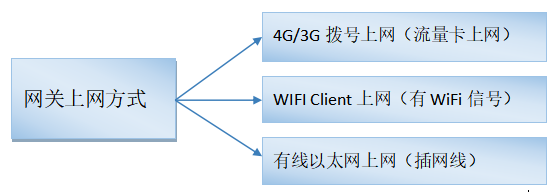

進入網關WEB管理界面（http://192.168.2.1/）設置聯網方式，可選WIFI網絡、3/4G網絡（需要在網關通電前插入手機SIM卡，默認已開啟3/4G網絡）、WAN外網，三者只能選一個。

網關與Siemens控制器以太網適配

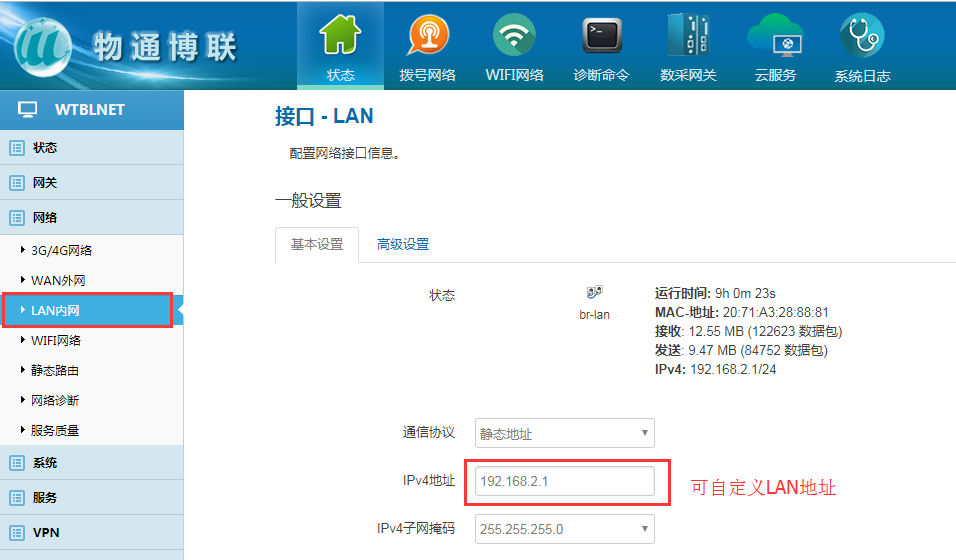

1、網關LAN以太網設置

網關LAN以太網地址可自定義，但WAN以太網地址和LAN以太網地址不能同一個網段。

2、Siemens控制器以太網設置

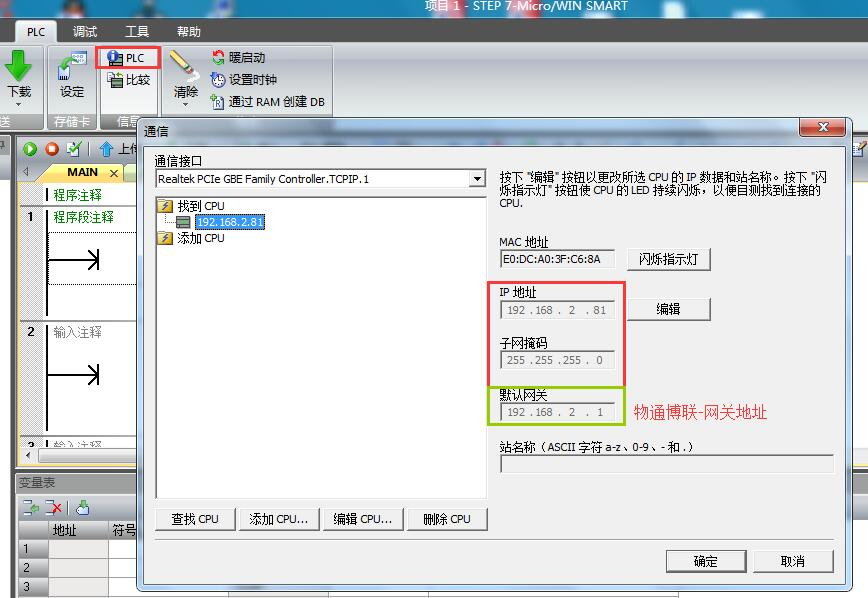

打開STEP 7-MicroWIN SMART，設置S7-200 SMART以太網參數，如下圖：

l 注意：IP地址、子網掩碼、預設網關都要填寫。

l 設置結束后，下載至PLC中。

安裝與啟動設備快線

1、安裝物通博聯“設備快線”

2、啟動 “設備快線”軟件，通過官方提供的賬號密碼登錄。

3、選擇在線網關，開啟維護通道，當通道狀態 × 消失時，維護通道建立成功。

遠程維護控制器

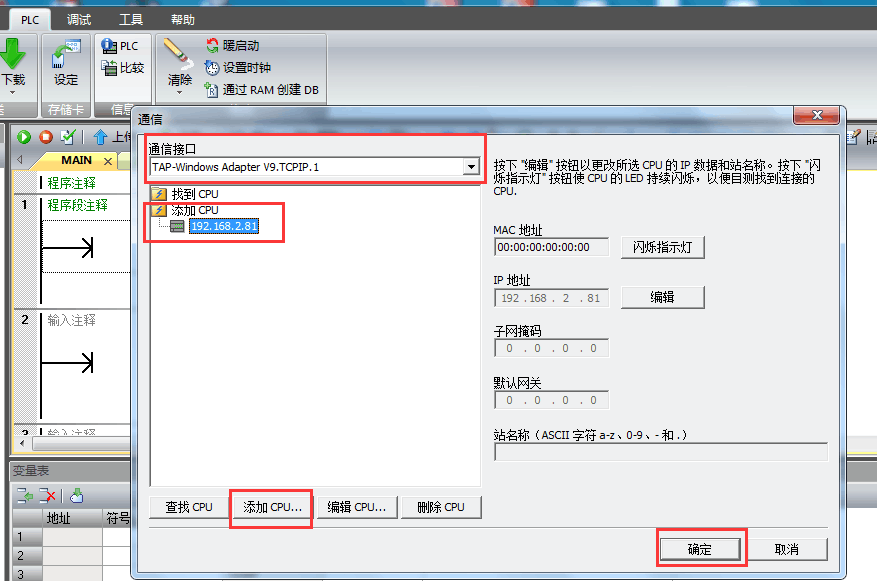

打開STEP 7-MicroWIN SMART，連接7-200 SMART，如下圖：

l 通信接口：TAP-Windows Adapter V9.TCPIP.1

l 手動添加S7-200 SMART IP地址。

配置完成后，既可開始進行遠程維護PLC控制器。
